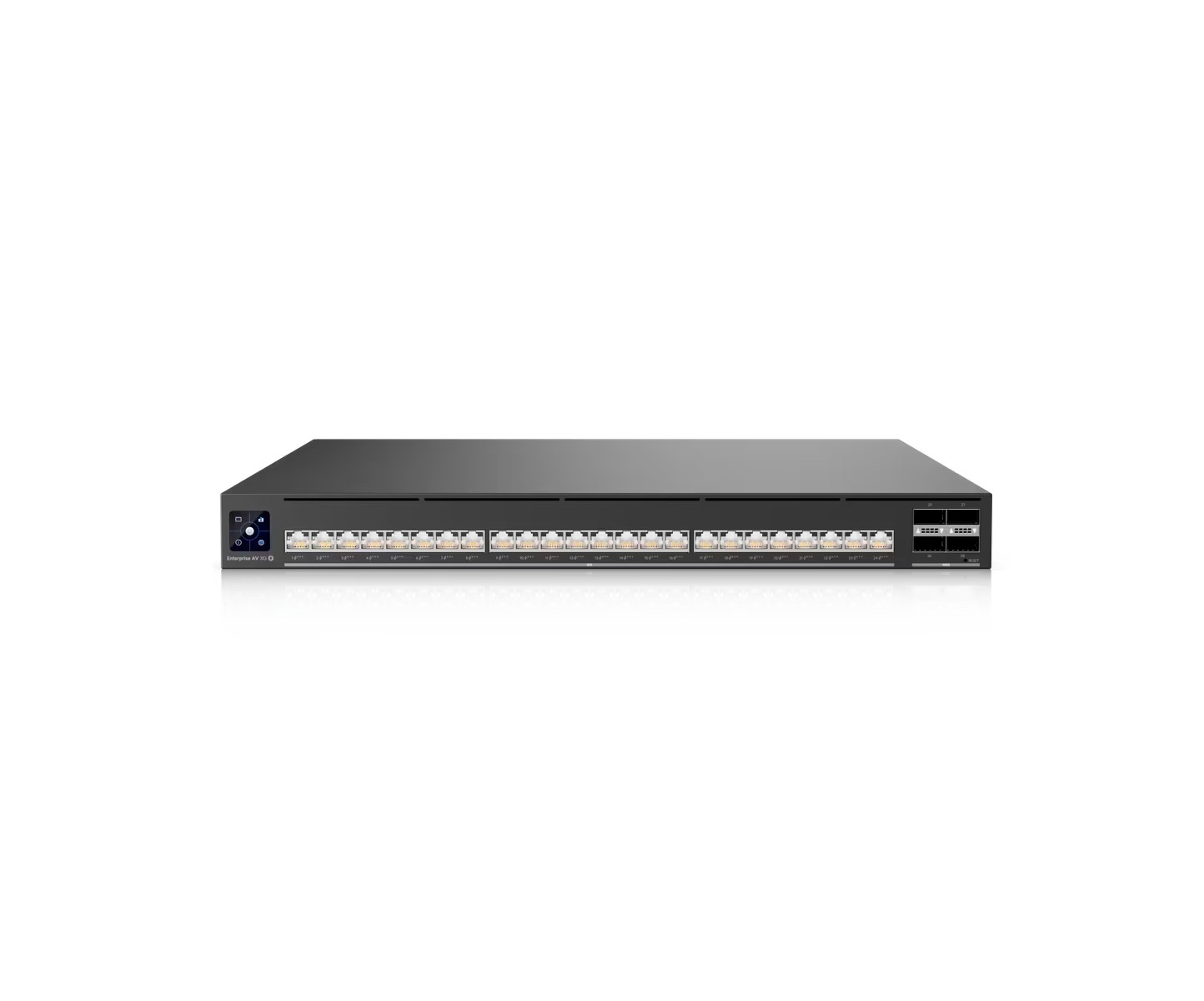

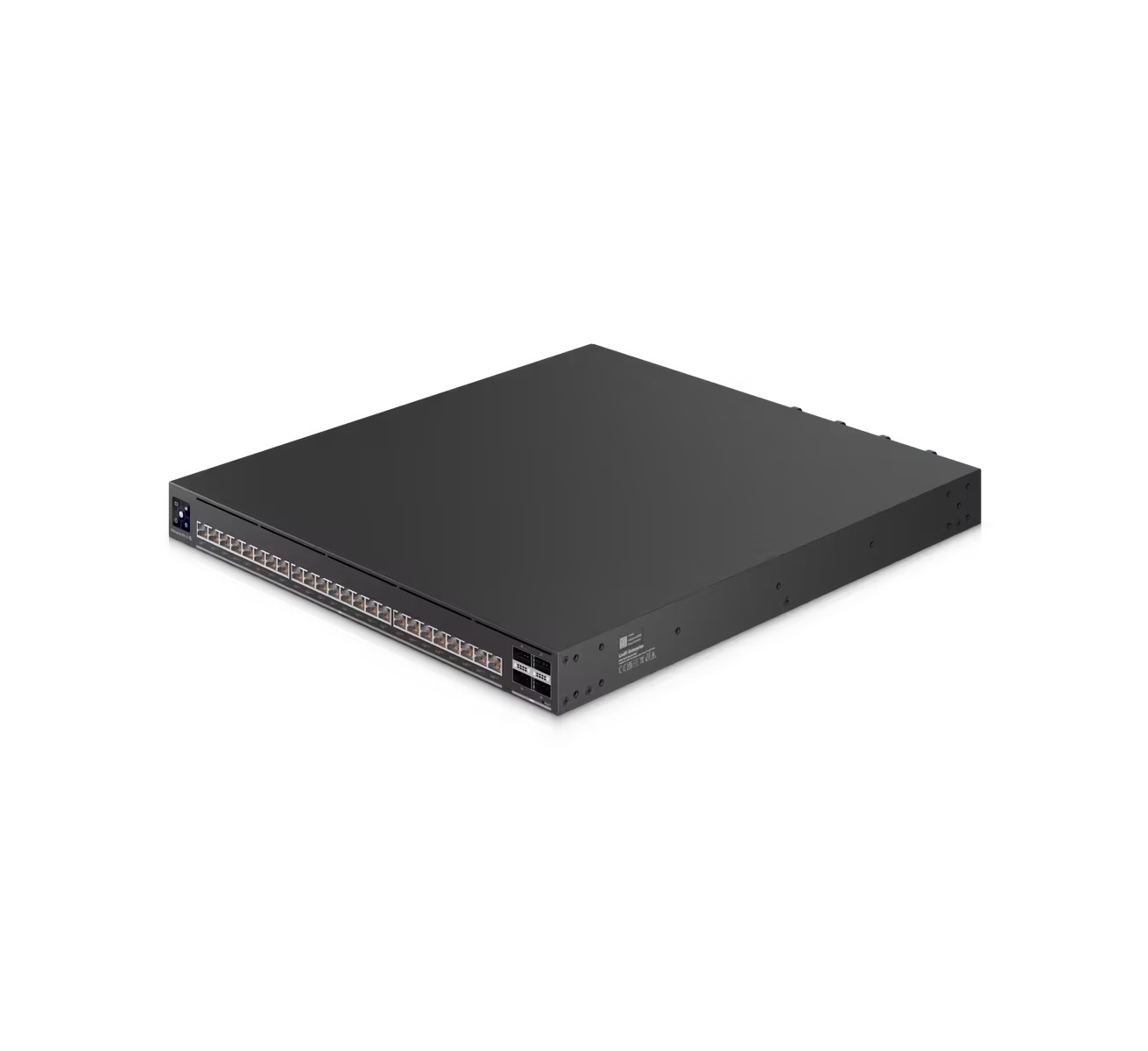

Ubiquiti EAV-XG-24-PoE, UniFi Enterprise Audio/Video XG 24 PoE switch
špičkový UniFi PoE L3 switch pro profesionální A/V instalace

Produkt spadá do "Unifi Enterprise Partner Program" - veškeré prodeje jsou podmíněny registrací projektu s vyplněním formuláře.

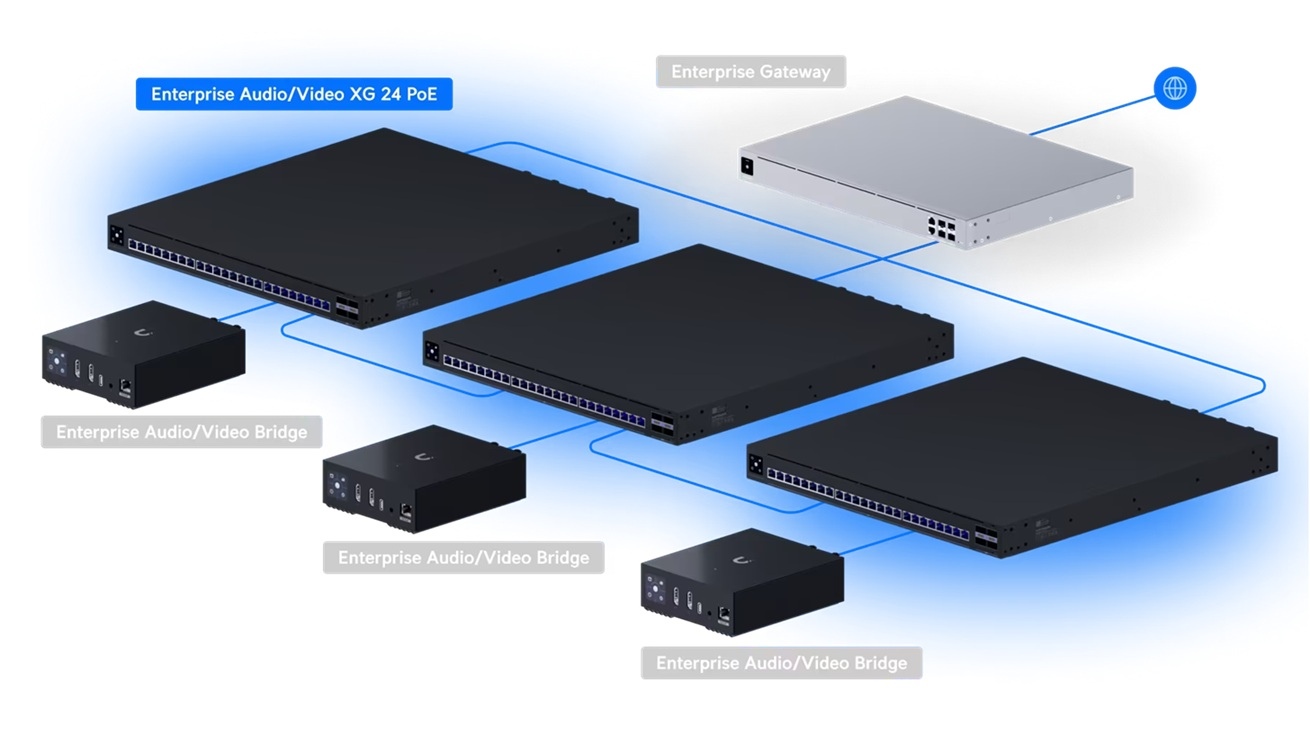

Switch navržený pro profesionální audio/video infrastruktury s vysokými nároky na výkon, stabilitu a přesnou synchronizaci. Nabízí 24× 10G PoE+++ portů pro napájení i přenos dat jediným kabelem a 4× 100G QSFP28 uplinky pro extrémně rychlé páteřní propojení. Ideální řešení pro konferenční centra nebo rozsáhlé AV instalace využívající moderní IP technologie.
Díky podpoře PTP časování, standardů SMPTE ST 2110, SDVoE a AES67 umožňuje přesně synchronizovaný přenos obrazu i zvuku v reálném čase. Integrovaný OCXO clock zajišťuje mimořádně stabilní časování a možnost připojení externího GPS Grandmaster zdroje přes SMA konektor posouvá synchronizaci na úroveň profesionálních vysílacích systémů. Technologie Etherlighting navíc usnadňuje orientaci v kabeláži a správu portů.
Dedikovaný OOB management port poskytuje oddělený přístup pro správu přes SSH i při nedostupnosti hlavní sítě. Konzolový port umožňuje přímý sériový přístup k CLI pro diagnostiku, konfiguraci a obnovu zařízení. PoE výkon umožní napájení rozsáhlých AV technologií, kamer nebo profesionálních endpointů z jednoho centrálního prvku infrastruktury.
(Poznámka: EAV-XG-24-PoE se dříve nazýval EAV-24-PoE. Jedná se pouze o aktualizaci názvu; nebyly provedeny žádné změny hardwaru.)
Klíčové vlastnosti
* široká podpora A/V protokolů - SMPTE ST 2110, SDVoE, Dante, AES67 a dalších
* PTP časování s přesným OCXO clockem

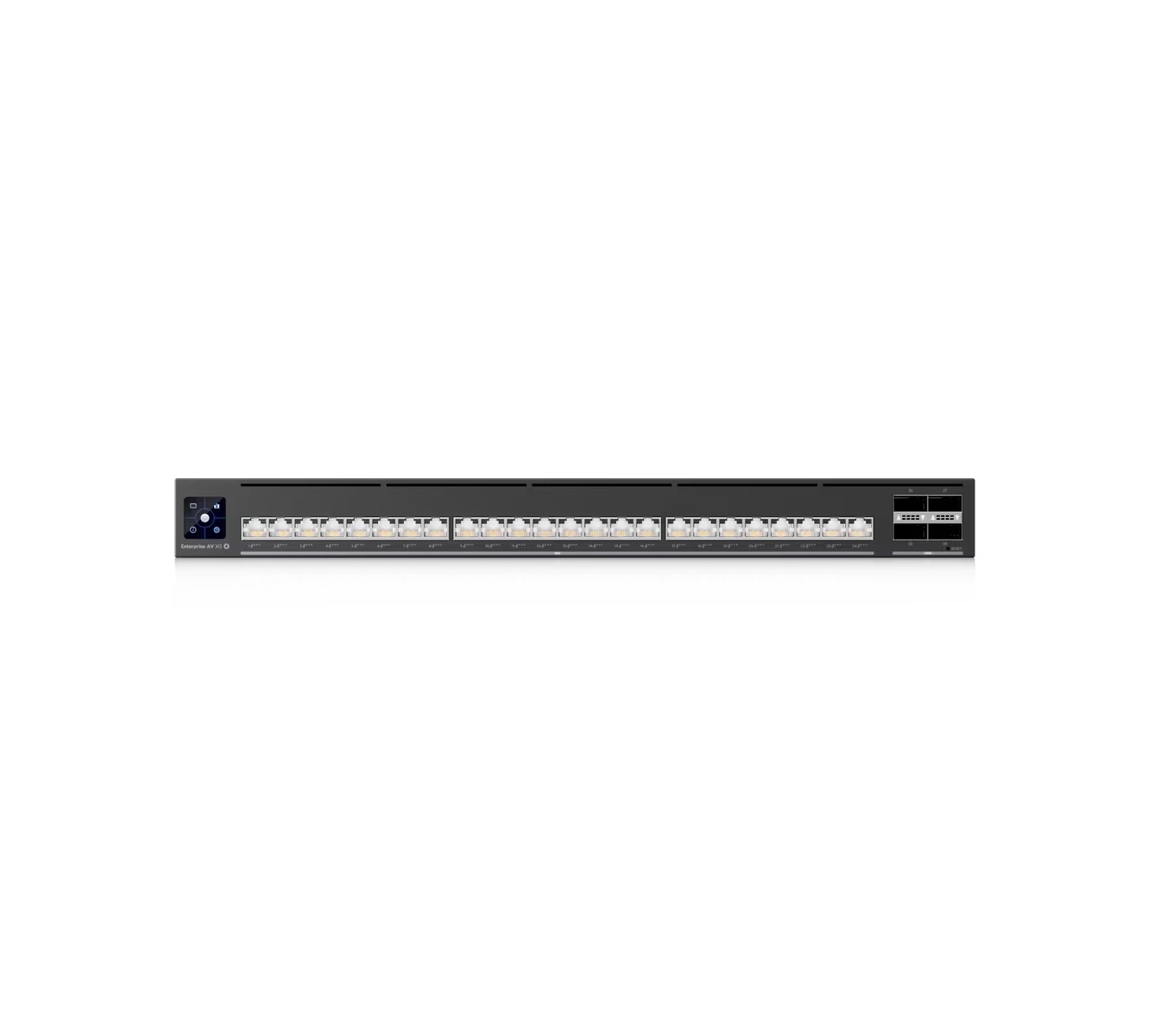

* 24x 10GbE RJ-45 portů s PoE+++ - vysokohustotní porty 10 GbE PoE+++ poskytují vysoký výstupní výkon a konektivitu pro náročná AV zařízení
* 100G uplink konektivita - 4 uplinkové porty QSFP28 umožňují vysokorychlostní agregaci napříč distribučními a základními vrstvami s rostoucí poptávkou po síti
* celkový PoE budget až 2150 W při sdíleném režimu (200–240 V AC) & 1850 W (100–120 V AC)

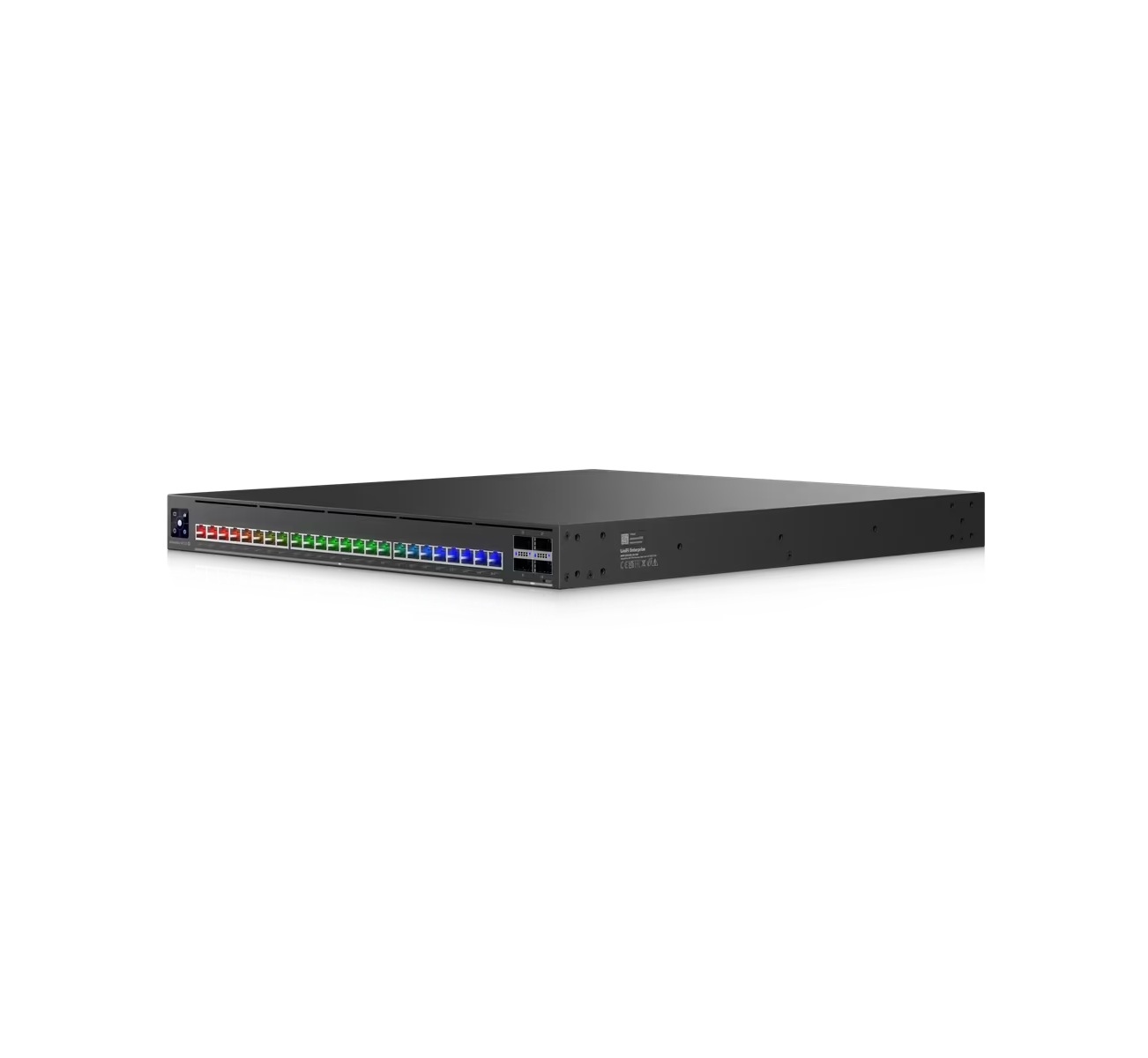

* porty s podsvícením Etherlighting - světelná indikace umístění portu, rychlost/linku a nativní VLAN/síť
* konzolový port pro CLI správu a diagnostiku
* načasování PTP - přesné časování AV sítě s režimy Grandmaster, Boundary a Transparent s obsahem SMA portu pro synchronizaci GPS

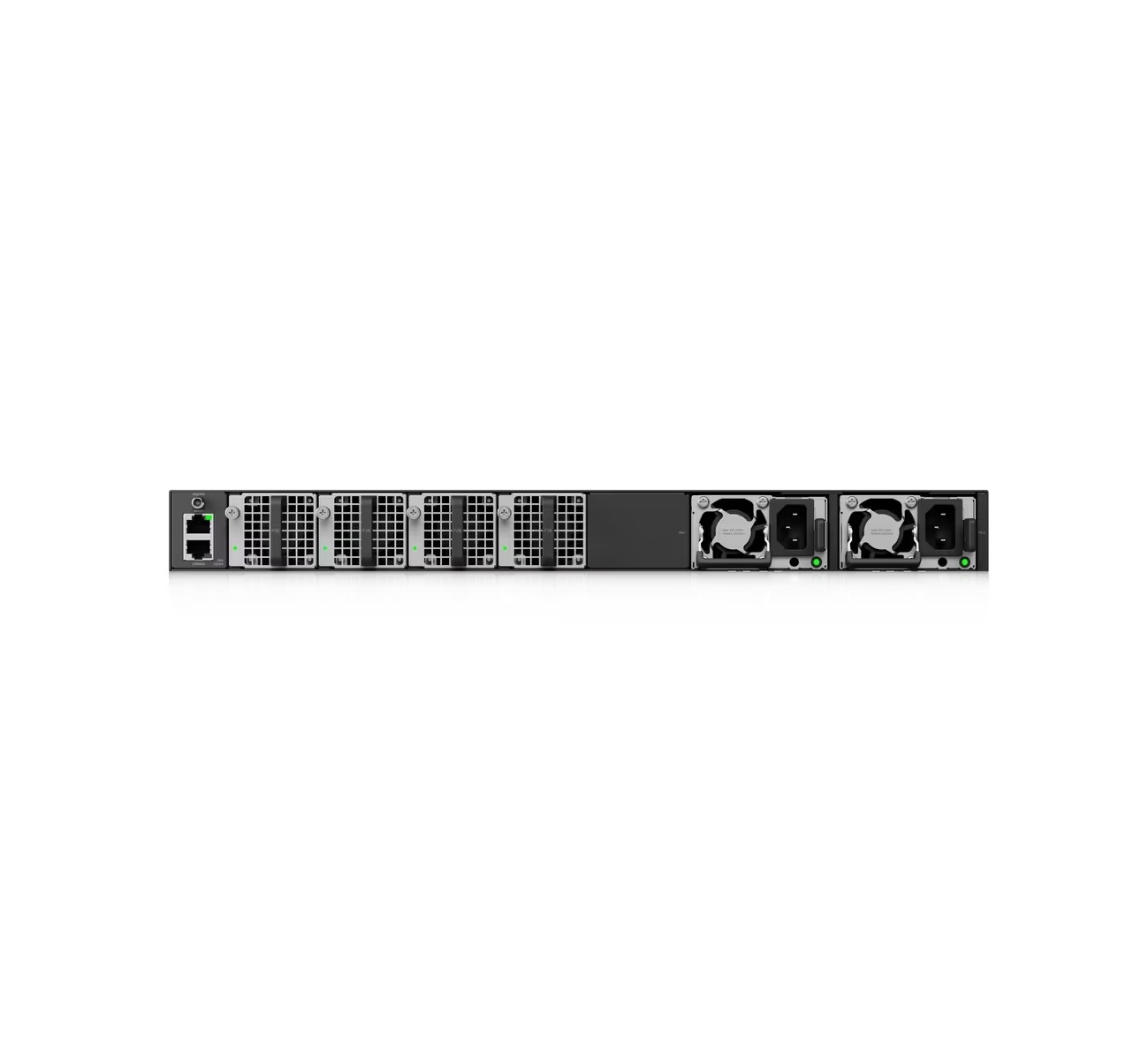

* redundantní napájení a chlazení - 2 napájecí zdroje vyměnitelné za provozu a inteligentní chlazení (4 hot-swap moduly ventilátorů) zajišťují spolehlivou provozuschopnost v kritických prostředích

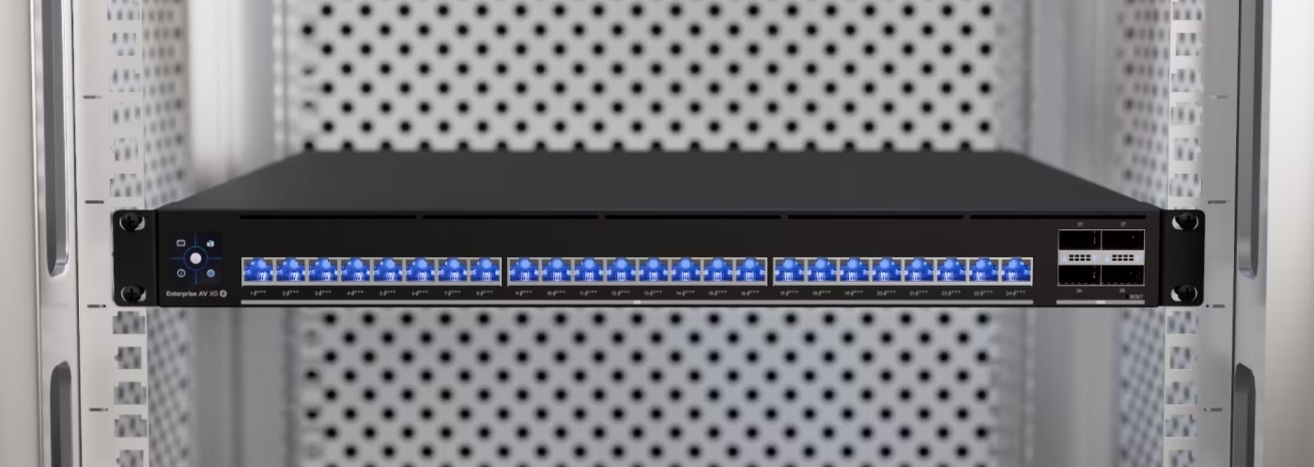

* optimalizováno pro instalaci do 4sloupkového racku

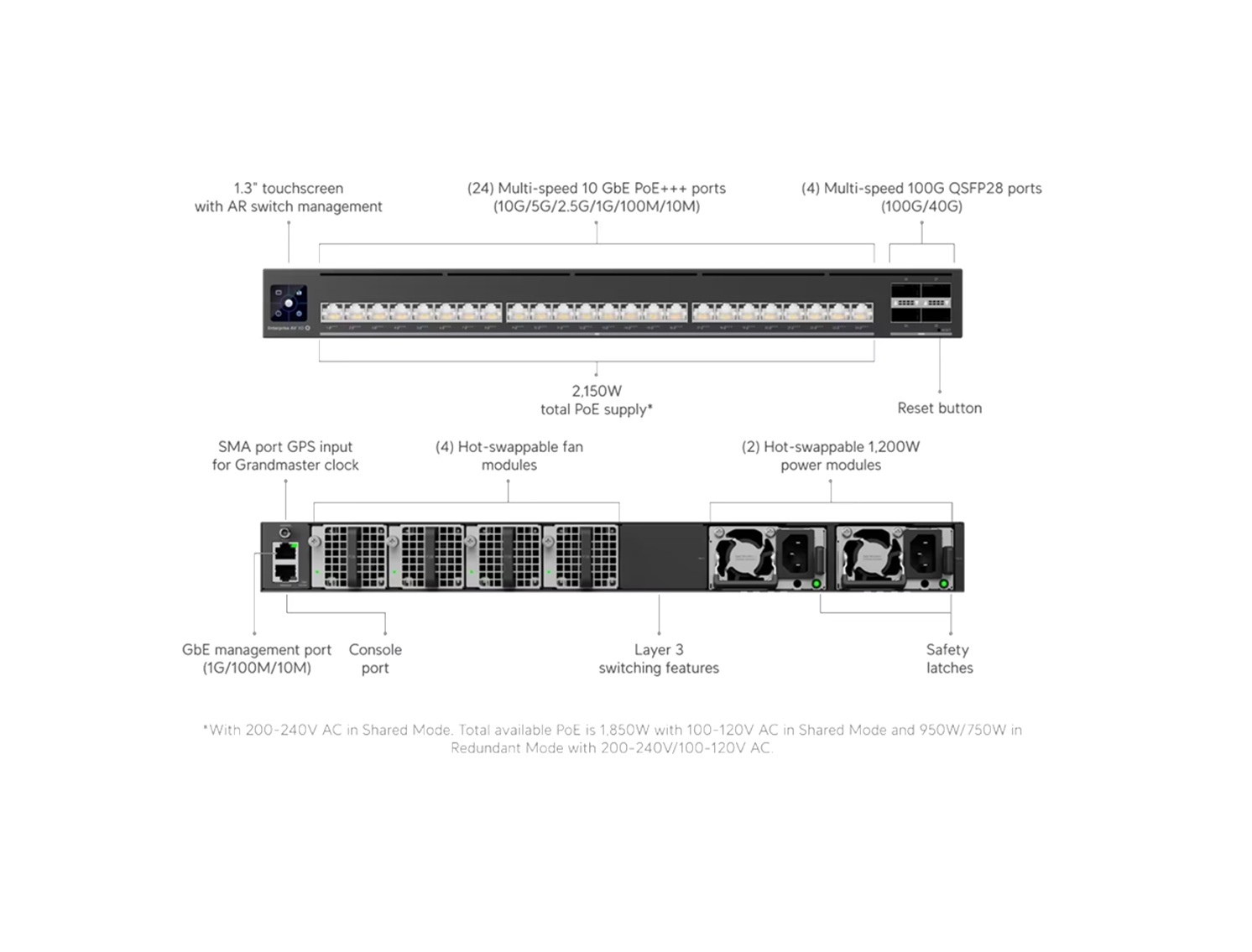

Rozložení portů:
* 1 GbE RJ-45 - 1x (1G/100M/10M)- pouze port pro správu OOB (management)-i když není k dispozici síťový přístup
* 10 GbE RJ-45 - 24x (vše PoE+++) (10G/5G/2,5G/1G/100M/10M) - 10/100M poloduplex není podporován
* 100G QSFP28 - 4x (100G/40G) - pro vysokorychlostní páteřní propojení (uplink)
* 1x konzolový port RJ-45 - přímý přístup k CLI přepínače pro rychlou diagnostiku, obnovu nebo konfiguraci
* 1x SMA konektor - vstup pro časový signál z GPS hodin (režim hodin Grandmaster s protokolem PTP-primární zdroj času pro síť) - precizní synchronizace času v A/V síti
Výkon:
Spínací kapacita switche: 1280 Gb/s
Rychlost směrování: 810 Mpps
Velikost vyrovnávací paměti paketů: 8 MB
Celková propustnost bez blokování: 640 Gb/s
Podporované VLAN: 1000
Velikost tabulky MAC adres: 32 000
Statické trasy IPv4: 512
Seznam řízení přístupu (ACL):
* IPv4: 256 pravidel
* MAC: 256 pravidel
Funkce vrstvy L3:
*DHCP server pro lokálně spravované sítě
*Inter-VLAN Routing (lokální sítě)
*statické směrování (lokální sítě)
Funkce vrstvy L2:
* agregace portů LACP
* STP & RSTP
* QoS (DSCP)
* PTPv2
* Pro AV profily (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron)
* pokročilá konfigurace IGMP (Querier, Fast Leave, Router Port)
* IGMP Snooping
* 802.1X Control
* ACL založené na MAC a izolace zařízení
* DHCP Snooping & Guarding
* limit rychlosti výstupu
* řízení toku
* Storm Control
* omezování rychlosti Multicast & Broadcast
* blokování adres MAC
* omezení portů na základě MAC adres
* ACL založený na protokolu IP a izolace sítě
* zrcadlení a izolace portů
* Jumbo rámce
* LLDP-MED
* Voice VLAN
* prevence smyček
Hardware:
Max. PoE výstup: až PoE+++ (802.3 bt až 90 W na port, typ 4, třída 8)
Celkový napájecí výkon PoE-budget:
*200–240 V AC sdílený režim: 2150 W s dvěma moduly 1200 W
*100–120 V AC sdílený režim: 1850 W s dvěma moduly 1200 W
*200–240 V AC redundantní režim: 1050 W s dvěma moduly 1200 W
*100–120 V AC redundantní režim: 850 W s dvěma moduly 1200 W
PoE porty:
* 24x PoE+++
Celkový PoE výkon-budget: až 2150 W (AC 200–240 V, sdílený režim)
Max. výkon PoE na port dle PSE:
* PoE (Power Protection Reader): 15,4 W - PoE+: 30 W - PoE++: 60 W - PoE+++: 90 W (na 1 port)
Management-správa:
*Ethernet
*Serial Console
*AR
Software: aplikace UniFi Network verze 9.1.120 nebo novější (pro implementaci pokročilých standardů a funkcí)
- plná konfigurace probíhá skrze centrální UniFi Network Server
Metoda napájení: 2x univerzální AC vstup, 100–240 V AC, 50/60 Hz
Metoda vstupního napájení: 2x AC vstup, napájecí moduly (zdroje) vyměnitelné za provozu
Redundance a chlazení:
- napájecí zdroje: 2× hot-swap 1200W AC/DC napájecí moduly, redundantní
- počet ventilátorů: 4 (40x40 mm) - moduly ventilátorů vyměnitelné za provozu (moduly pracují s redundancí 3+1)
Maximální spotřeba energie: 150 W (bez PoE výstupů-zátěže), 2 400 W (včetně PoE výstupů-plné vytížení)
LED diody: Ethernet, PSU, ventilátor
Tlačítka: factory reset
LCM displej: 1,3" dotykový displej (modul)
Technologie Etherlighting:
* inteligentní podsvícení portů a systémových stavů
* Ethernet, QSFP28 - barevná indikace stavu

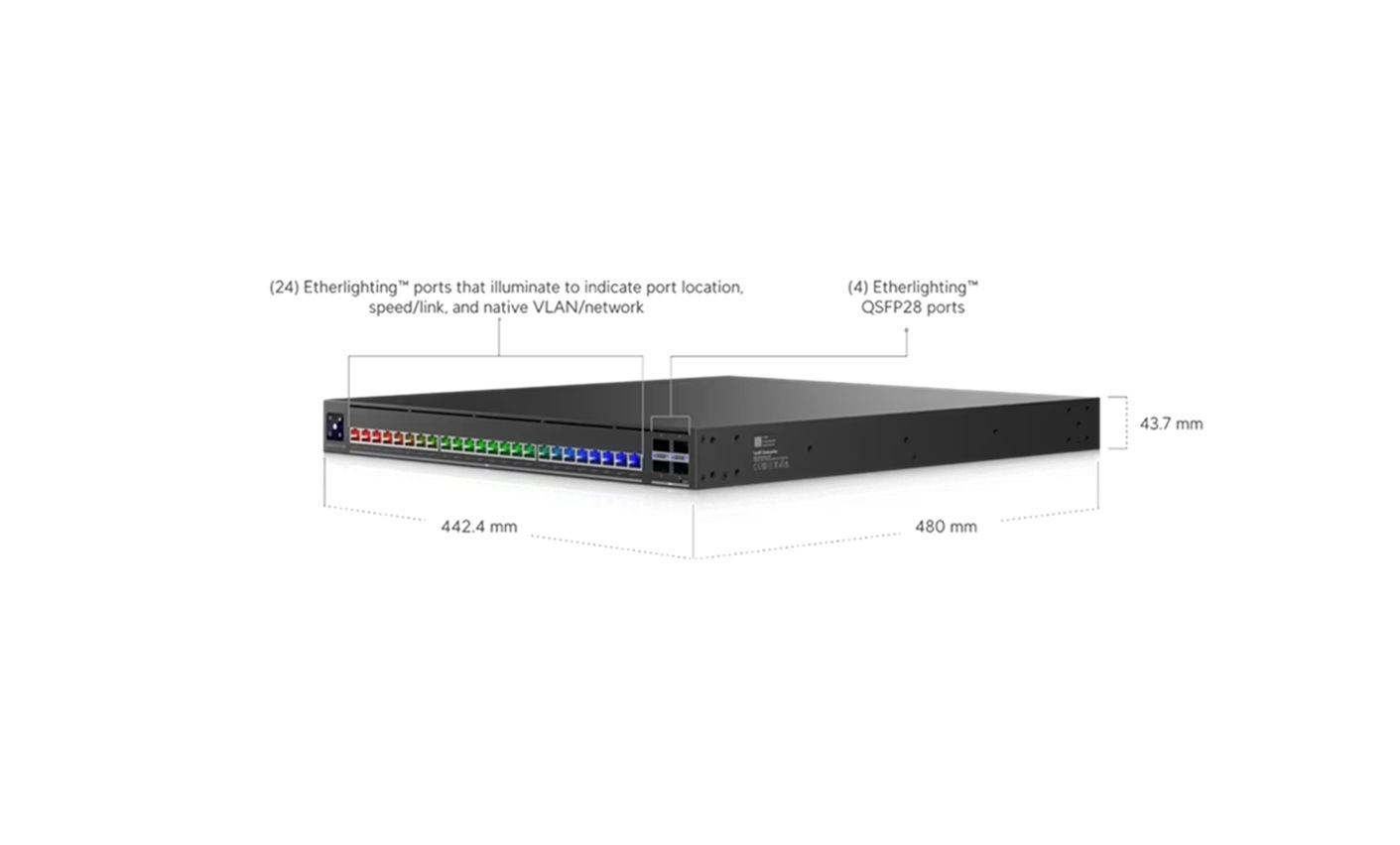

Rozměry (mm): 442,4 × 480 × 43,7
Hmotnost (g): 9850 (9950 s rack úchyty)
Barva: černá
Materiál pouzdra: SGCC ocel
Materiál uchycení: SGCC ocel
ESD ochrana: vzduch: ± 2 kV, kontakt: ± 8 kV
Odvod tepla: 512 BTU/hod (bez PoE výstupu)
Okolní provozní teplota (°C): -5 až 40
Okolní provozní vlhkost: 10 až 90 % bez kondenzace

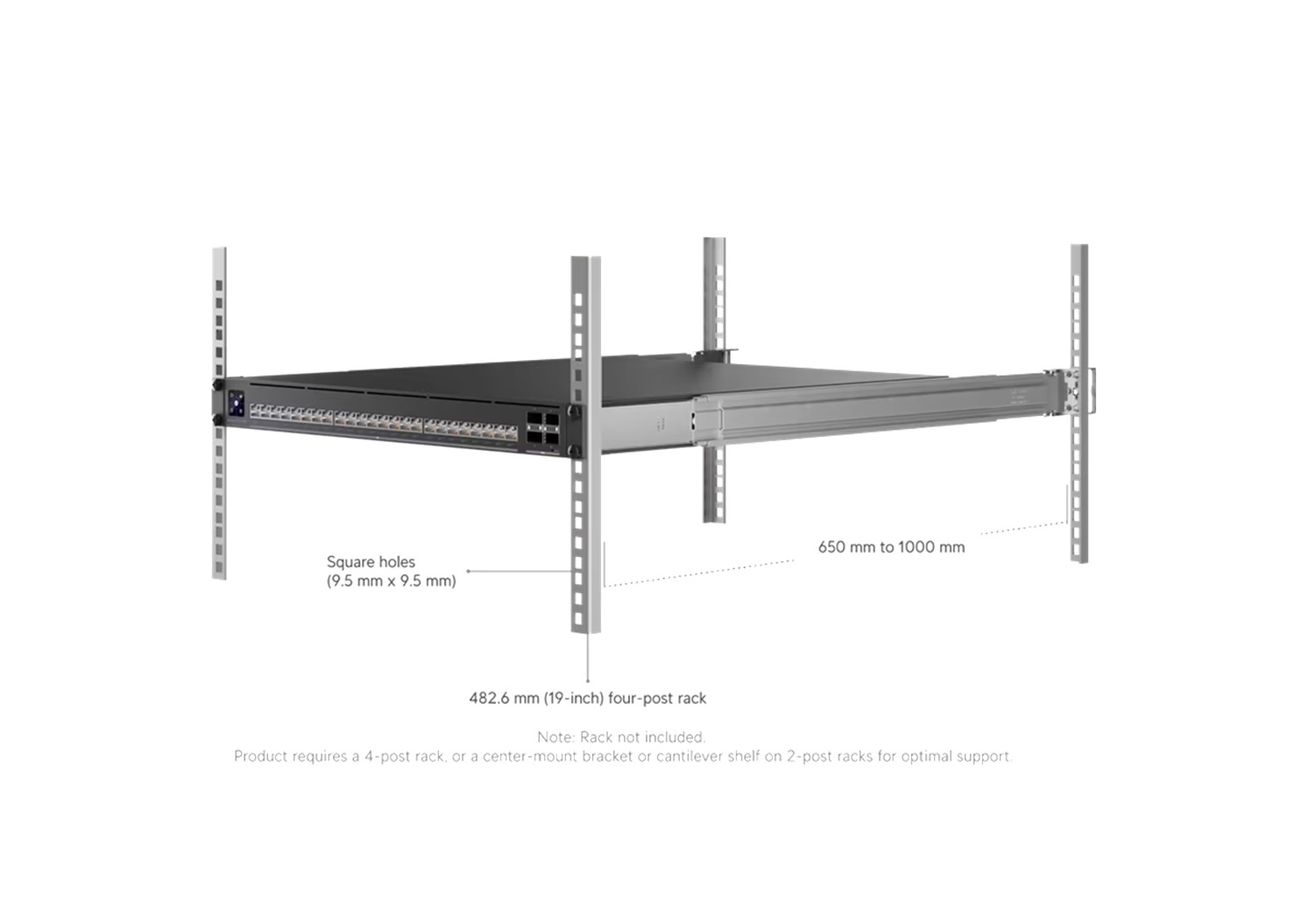

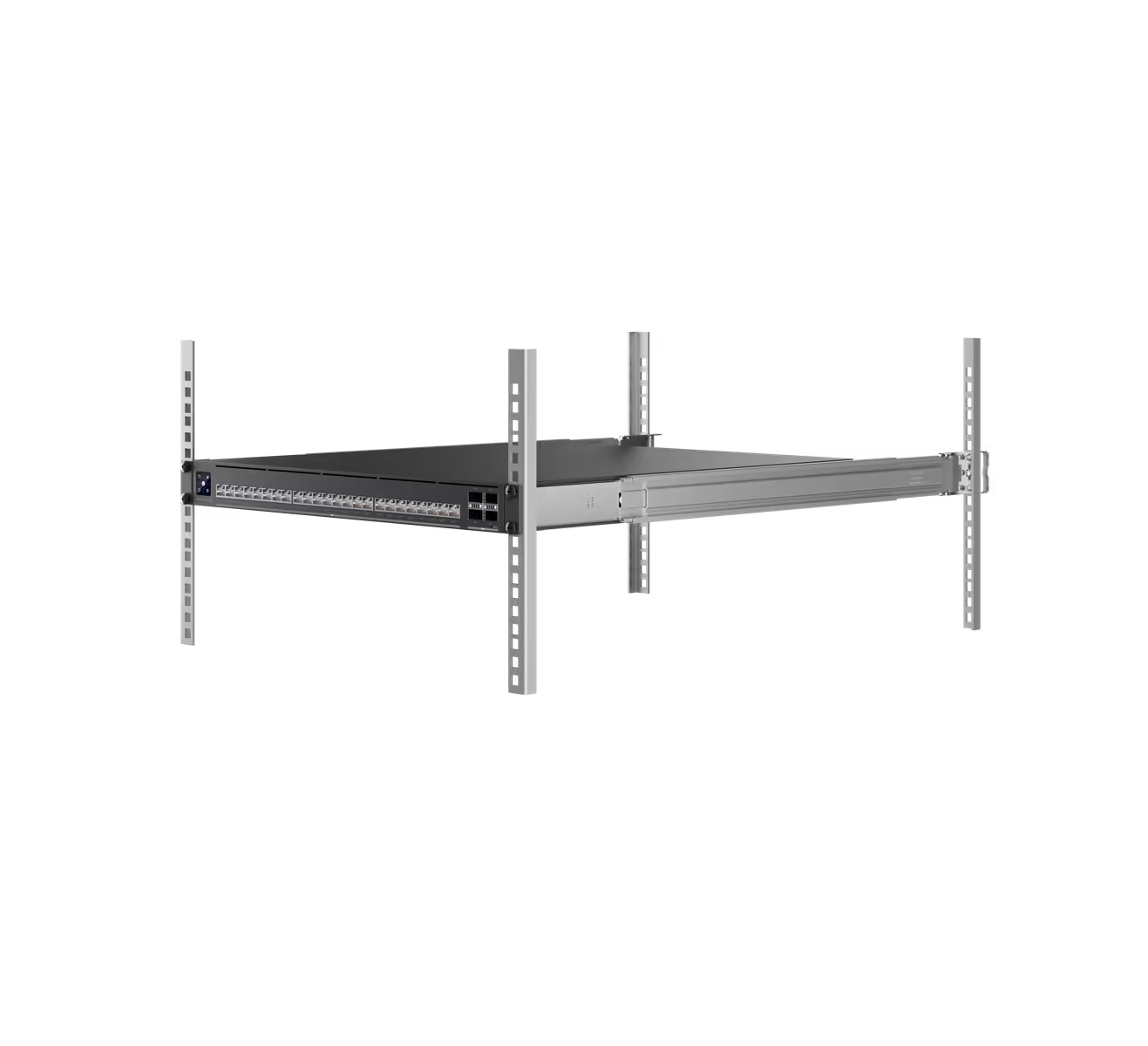

Form Factor: montáž do racku (1U plná hloubka) - pro optimální oporu vyžaduje 4sloupkový stojan (rack), středový držák nebo konzolovou polici u 2sloupkových stojanů (racků)
Podporovaná hloubka racku: čtyřsloupkové stojany (regály) 482,6 mm (19"), hloubka sloupků v rozmezí od 650 do 1 000 mm (25,6–39,4")
Použití: vnitřní
NDAA Compliant: ano

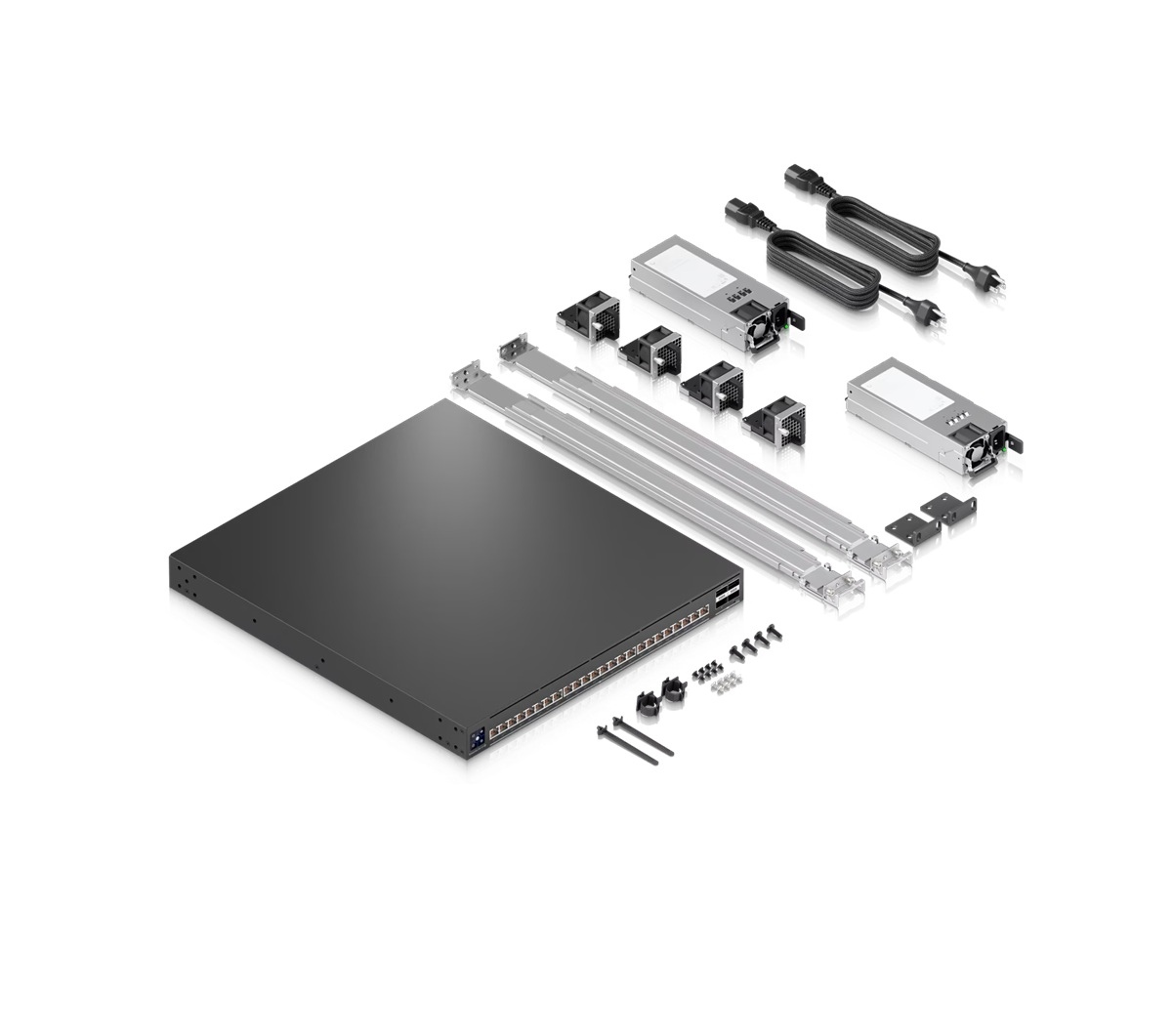

Obsah balení:
* UniFi Enterprise A/V XG 24 PoE switch
* 2x napájecí kabel
* 2x vyměnitelné napájecí moduly (hot-swap)-instalované v těle zařízení
* 4x vyměnitelné ventilátory (hot-swap)-instalované v těle zařízení

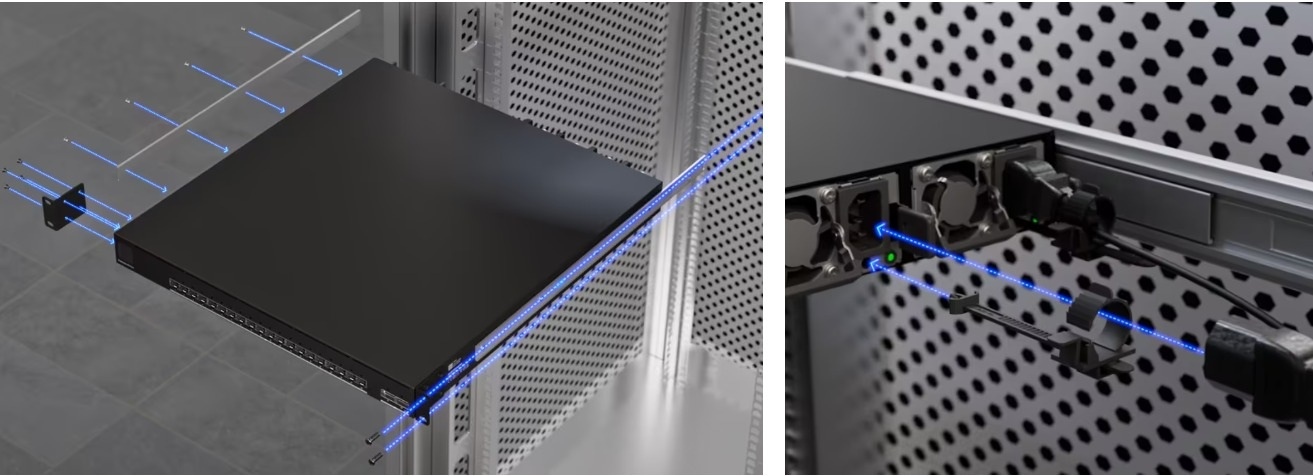

* instalační sada pro montáž do 1U racku (šroubky, kotvy, úchyty pro montáž do racku, 2x posuvné lišty+kolejnice atd.)-vhodné i pro 2sloupkové racky s držákem
* uživatelská příručka
Odkaz na stránku výrobce: https://techspecs.ui.com/unifi/switching/eav-xg-24-poe
Průvodce instalací: https://dl.ui.com/qig/eav-xg-24-poe/#index
