Ubiquiti UA-G3-SK-Elevator, UniFi Access Elevator Starter Kit G3
sada pro řízení přístupu ve výtahů pro až 18 pater
Ubiquiti UniFi Access Elevator Starter Kit G3 představuje profesionální sadu pro autorizaci a řízení přístupu ve výtazích v rámci ekosystému UniFi Access. Komunikuje se čtečkami uvnitř kabiny pomocí napájení a přenosu dat přes PoE a umožňuje plnou kontrolu výběru podlaží pro až 18 pater. Řídící jednotka disponuje vyhrazenými digitálními vstupy pro monitorování aktuálního stavu kabiny, její pozice i detekci nouzových situací.
Balení obsahuje centrální Elevator Hub, pokročilou bezkontaktní čtečku G3 Reader (podporující NFC, Apple/Google Wallet a odemykání mobilním telefonem), praktické dvoudrátové PoE extendery pro přenos po stávající kabeláži a sadu deseti přístupových karet.
Instalace celého systému je velmi rychlá, snadná a nabízí jednoduchou správu uživatelů, návštěvníků, plánů a úrovní, či oprávnění přístupů přes UniFi Access Controller. Nová generace má PoE budget 45 W.
Startovací sada pro výtah - OBSAH:
1. Elevator Hub - přístupové centrum pro výtahy
Hardware:
Síťové rozhraní: 4x 10/100/1000 Base-T
Rozhraní pro správu: 1x 10/100/1000 Base-T
Maximální počet uživatelů: 6000
Metoda napájení:
* PoE++
* UL 294 – napájecí zdroj třídy 2 s omezeným výkonem
* UL 60950-1/62368-1 – napájecí zdroj LPS/PS2
Max. spotřeba energie: 7 W (bez PoE výstupu)
PoE vstup: 1x PoE++, 50 V DC, 1,2 A
PoE výstup: průchod PoE, 4x PoE, 50 V DC, celkově 42 W
Digitální vstup:
* 5x poloha kabiny (výtahu)
* 6x stav kabiny (nahoru-dolů-stop-plno-dveře otevřené-dveře zavřené)
* 1x nouzový stav
Digitální výstupy: 18x jmenovitý výkon relé výstupu 30 V DC/2A (pomocí reléových svorek spíná či rozpíná kontakty pro povolení volby konkrétního podlaží)
LED diody: bílá/modrá (indikace LED diod na stránkách výrobce)
Tlačítka: factory reset, terminal blocks (svorkovnice)
Rozměry (mm): 129,3 x 244,7 x 33,6
Hmotnost (g): 537
Materiál pouzdra: polykarbonát
Materiál uchycení: polykarbonát
Okolní provozní teplota (°C): -10 až 40
Okolní provozní vlhkost: 5 až 95 % bez kondenzace
Ochrana proti ESD/EMP: vzduch: ±8kV, kontakt: ±4kV
2. Extenders 2-Wire - Tx/Rx
Hardware:
Síťové rozhraní:
* 1x 10/100 MbE
* 1x Homeplug AV (HomePlug AV (zařízení využívá přenos dat přes stávající elektrické vedení nebo dvoužilové kabely)
- stabilní přenos síťového signálu (Ethernet) i napájení do výtahové kabiny ke čtečkám karet bez nutnosti tahat nový strukturovaný ethernetový UTP kabely - využije se tak stávající kabeláž výtahu
Rozhraní pro správu: 1x 10/100 MbE
Metoda napájení: PoE++
Max. spotřeba energie: 3 W (bez PoE výstupu)
PoE vstup: 1x PoE++, 50 V DC, max. 1,2 A
PoE výstup: 1x PoE+, 48 V DC, 0,72 A
LED diody: bílá (indikace LED diod na stránkách výrobce)
Rozměry (mm): 40 x 105 x 25
Hmotnost (g): PoE in: 77, PoE out: 79
Materiál pouzdra: polykarbonát
Materiál uchycení: polykarbonát
Okolní provozní teplota (°C): -10 až 40
Okolní provozní vlhkost: 5 až 95 % bez kondenzace
Ochrana proti ESD/EMP: vzduch: ±8kV, kontakt: ±4kV
NDAA Compliant: ano
3. G3 Reader - čtečka
Hardware:
Síťové rozhraní: 1x port 10/100 MbE RJ45
Konektivita:
* BLE 4.1
* NFC
Metoda napájení:
* PoE
* UL 294 – napájecí zdroj třídy 2 s omezeným výkonem
* UL 60950-1/62368-1 – napájecí zdroj LPS/PS2
Max. spotřeba energie: 5 W
Podporovaný rozsah napětí: 48 V DC
LED diody: červená/zelená/modrá/bílá (indikace LED diod na stránkách výrobce)
Tlačítka: factory reset
Senzory: senzor přiblížení (Proximity sensor)
Reproduktor: ano, 1x 0,7 W
Frekvence NFC: 13,56 MHz
Dosah čtení NFC: < 30 mm (1,18")
Technologie NFC:
* ISO/IEC 14443A / 14443B / 15693 / 18092 (Ecma 340)
* MIFARE Classic / MIFARE DESFIRE
* Sony FeliCa (pouze ID)
* NFC Forum tags T1T, T2T, T3T, T4T and T5T
* ECP 2.0
Požadavky na kabeláž PoE: Minimální doporučená výkonnostní kategorie je kabeláž kategorie 5e. Použitá výkonnostní kategorie by měla odpovídat přenosové rychlosti požadované v místě instalace. Minimální povolený průřez vodiče pro připojení mezi PSE nebo napájecím injektorem a PD musí být 26 AWG (0,13 mm2) pro propojovací kabely; 24 AWG (0,21 mm2) pro horizontální nebo stoupající kabely.
Úroveň UL 294: destruktivní útok, zabezpečení linky, odolnost, záložní napájení: úroveň I
Prohlášení UL 294: Shoda se specifikacemi IEEE 802.3 nebyla ověřena jako součást normy UL 294. Zařízení má splňovat požadavky části Národního elektrotechnického předpisu (National Electrical Code) ANSI/NFPA 70, článku 725.121, "Zdroje energie pro obvody třídy 2 a třídy 3".
Třída CAN/ULC-60839-11-1: přiřazení třídy: I
Funkce:
* přístup pomocí NFC karty a klíčenky, Touch Pass, peněženka Apple/Google, odemknutí mobilním telefonem, žádost o výstup mávnutím ruky: ano
Aplikace pro správu: UniFi Access
Informace o SW: verzi softwaru lze zkontrolovat na https://unifi.ui.com
Rozměry (mm): 93 x 40 x 36,5
Hmotnost (g): 82
Materiál pouzdra: polykarbonát, sklo
Materiál uchycení: hliníková slitina
Okolní provozní teplota (°C): -30 až 45
Okolní provozní vlhkost: 5 až 90 % bez kondenzace
Ochrana proti ESD/EMP: vzduch: ±15kV, kontakt: ±8kV
Vnitřní a venkovní použití: ano
Montáž: zápustná krabice do zdi (součást balení), rozvodná krabice (volitelně)
Odolnost vůči povětrnostním vlivům: IP55
NDAA Compliant: ano
4. UniFi Access Cards - přístupové karty
Rozměry (mm): 85,6 x 54 x 0,84
Hmotnost (g): 5
Formát: ISO 7810 ID-1
NFC frekvence: 13,56 MHz
NFC technologie: bezpečnostní protokol ISO/IEC 14443 typu A, MIFARE DESFire, UniFi Access proprietární protokol zabezpečení
NDAA Compliant: ano

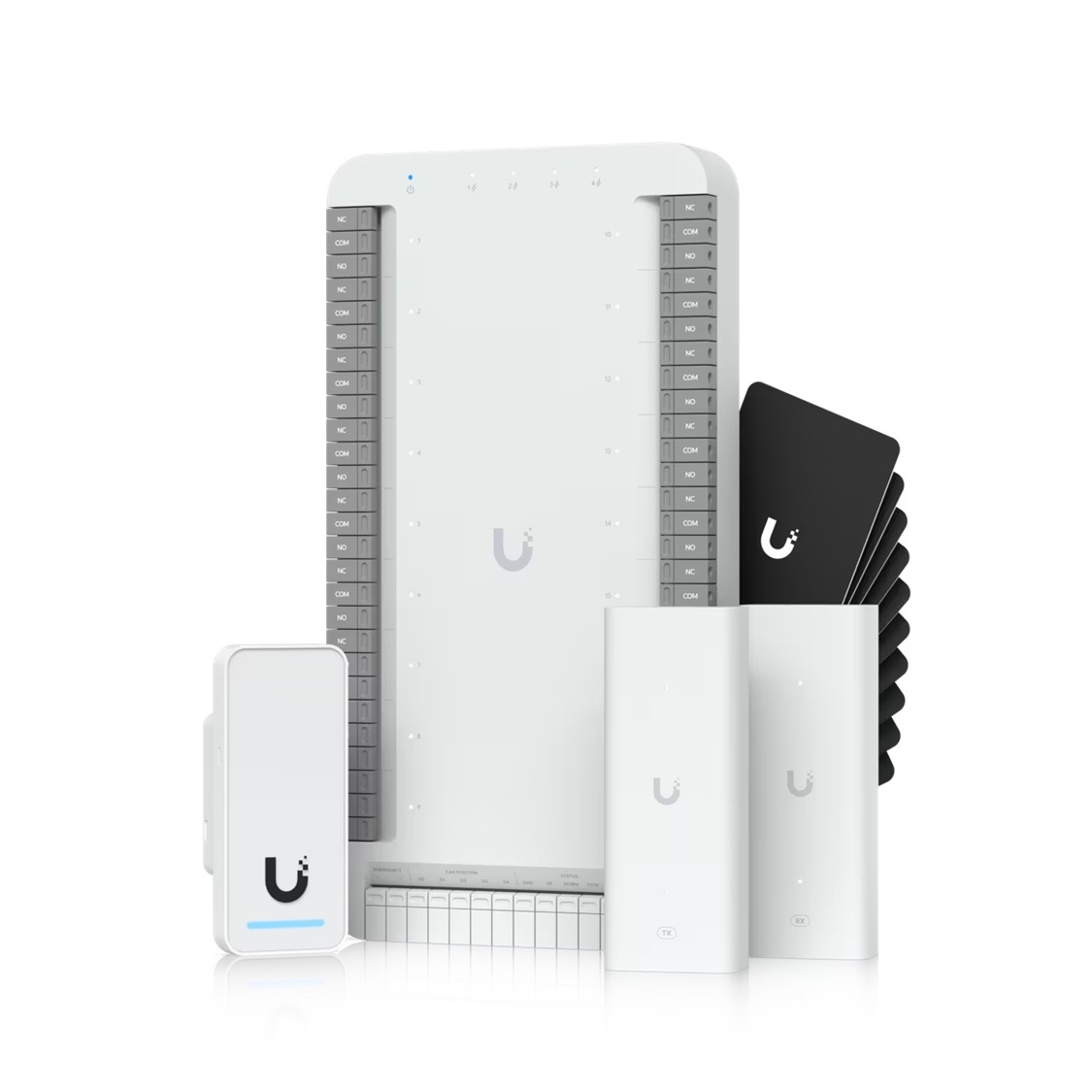

Obsah balení:
* Ubiquiti UniFi Access G3 Elevator Starter Kit
Skládá se z:
* 1x hlavní kontroler (Elevator Hub)
* 1x přístupová čtečka karet (UniFi Access Reader G3)
* 2x 2vodičové extendery PoE-konvertory z LAN na dvoužilový kabel (UACC-Extender-2Wire-PoE-Tx/Rx)
* 10x přístupové NFC karty (UniFi Access Cards)
* instalační montážní příslušenství (šrouby, hmoždinky, DIN lišta atd.)
* uživatelská příručka
* 10x bezplatná licence Touch Pass na 1 rok (více na: https://help.ui.com/hc/en-us/articles/27130425853079-Configuring-Touch-Pass-in-UniFi-Access)
Odkaz na stránku výrobce: https://techspecs.ui.com/unifi/door-access/ua-g3-sk-elevator
Průvodce instalací: https://dl.ui.com/qig/ua-g3-sk-elevator/#index
