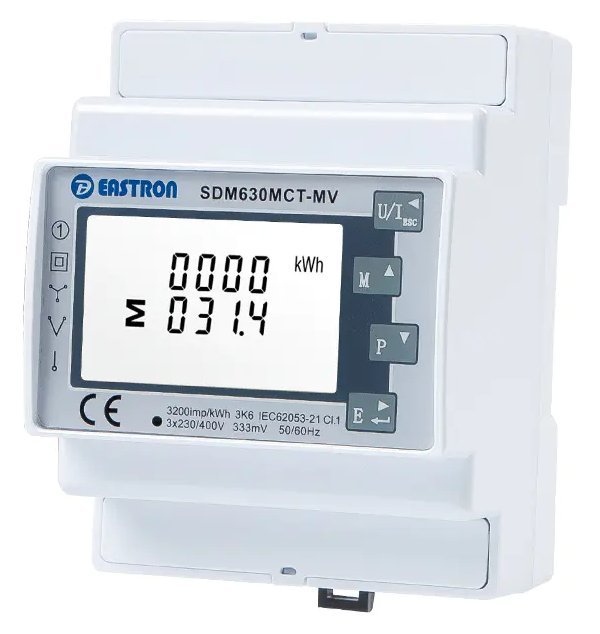

Inteligentní elektroměr pro 1fázové a 3fázové měření. Mezi měřené parametry patří napětí (V), frekvence (Hz), proud (A), výkon (kW/kVA/kVAr), import, export a celková energie (kWh/kVArh). Přístroj může měřit také maximální odběr proudu a výkonu. Dále je vybaven pulsními výstupy pro měření spotřebované energie, které umožňují snadné monitorování a zaznamenávání dat externími zařízeními.
Tento přístroj měří a zobrazuje charakteristiky jednofázového dvouvodičového (1p2w), třífázového třívodičového (3p3w) a třífázového čtyřvodičového (3p4w) proudu v síti.

Zobrazené parametry:

• Napětí mezi fázemi a nulou (V)
• Fázový proud (A)
• Celkové harmonické zkreslení napětí (U%THD)
• Proudové celkové harmonické zkreslení (I%THD)
• Frekvence (Hz)
• Účiník (PF)
• Maximální proudová spotřeba (MD A)
• Maximální odběr výkonu (MD kW)
• Činný výkon (kW)
• Jalový výkon (kVAr)
• Zdánlivý výkon (kVA)
• Import aktivní energie (kWh)
• Export činné energie (kWh)
• Celková činná energie (kWh)
• Importovaná jalová spotřeba (kVArh)
• Exportovaná jalová spotřeba (kVArh)
• Celková jalová spotřeba (kVArh)

K dispozici je komunikační rozhraní RS-485 Modbus RTU.

ZÁKLADNÍ SPECIFIKACE

Jmenovité napětí: 3× 230/400 V AC
Pracovní rozsah napětí: 80–120 % jmenovitého napětí (U_n)
Vstupní proud (jmenovitý): 333 mV CT vstup
Rozhraní: RS-485 (Modbus RTU)
Montáž: DIN lišta
Rozměry: 94,5 × 72 × 65 mm
Krytí: IP51
