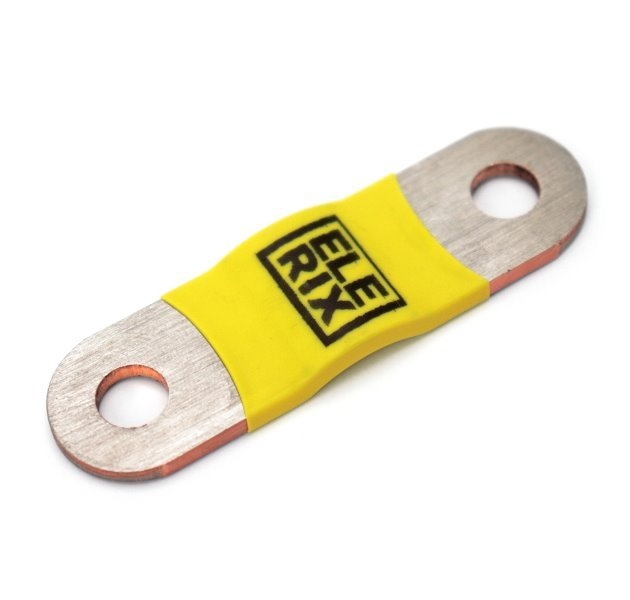

Terminálový konektor pro Lithiové články LiFePO4 značky ELERIX. Konektor vhodný pro připojení baterií ELERIX EX-L50K, EX-L70K. Skládá se z více vrstev měděného materiálu.

Zkontrolujte rozměry článků a vaše požadavky na připojení. Viz rozdíl v používání dlouhých a krátkých konektorů:

Jak vypočítat maximální proud pro daný konektor propojky?
Důležitými parametry pro výpočet jsou průřez konektoru propojky × šířka konektoru propojky.

Doporučené proudové zatížení na 1 mm²:

• 4 A na 1 mm² – trvale
• 6 A na 1 mm² – krátkodobě (do 1 hodiny)
• 8 A na 1 mm² – špička (max. 1 minutu)

Zatížitelnost koncového konektoru není lineární! Zatížitelnost klesá s rostoucím průřezem svorkového konektoru.

ZÁKLADNÍ SPECIFIKACE

Rozteč: 52 mm
Rozměry: 72 × 20 × 2 mm (střední část má výšku 5 mm)
Kompatibilita: ELERIX EX-L50K, EX-L70K
Materiál: měď
